單口排氣閥

技術參數

產品型號：QB1

公稱通徑：DN50~300mm

公稱壓力：PN1.0~2.5MPa

適用溫度：0°C~80°C

適用介質：清水

產品詳情

產品概述

單口排氣閥用于管路上的至高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體會產生動熱引起氣體．形成短路，使管道出水容易達不到要求。其次，管道運轉轉時出現停電、停泵管道就會出現負壓力，而會引起管道振動或破裂，（排）吸氣閥就迅速把空氣吸入管肉，防止管道振動或破裂。單口排氣閥有二種連接方式，絲扣、法蘭。

工作原理

單口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。單口排氣閥，順時針旋轉閥桿時為關閉。

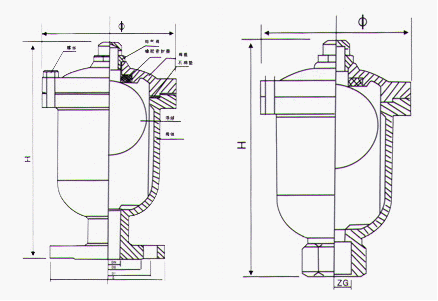

外形結構圖

連接尺寸

螺紋	規格	ZG	Φ	H	法蘭	規格	D	D1	Φ	H
	20	3/4"	135	205		20	105	75	135	210
	25	1"	135	205		25	115	85	135	210
	40	1 1/2"	150	205		40	145	115	150	210
	50	2"	150	205		50	160	125	150	210
