LT型對夾蝶閥（電動）

技術參數

公稱壓力： PN1.0～1.6MPa
公稱通徑： DN50～DN1200
連接方式：對夾
流體介質：水、油、氣及各種腐蝕性介質
適用溫度： -10℃～120℃
連接標準： GB·ANSI·DIN·API·ISO·BS
閥體材質：鑄鐵；球墨鑄鐵；碳鋼；不銹鋼；鋁青銅
閥座材質：橡膠
閥板材料：不銹鋼；鋁青銅；球墨鑄鐵

產品詳情

技術標準

  1.作為管路中調節或截?cái)嘟橘|(zhì)的設備。
  2.適用于手柄控制裝置(DN50~300)，蝸輪蝸桿、電動及氣動控制裝置。
  3.設計與制造標準符合API 609。
  4.壓力試驗符合API 598。
  5.結構長度符合API 609。
  6.側法蘭標準符合GB/T17241中PN1.0MPa、PN1.6MPa及ASME B16.1 125PSI。

產品特征

  1.減小轉動力矩，支撐閥桿，并使其與閥體有效分離，減小閥桿的磨損。 2.經過拋光處理，與閥座精密配合。
  3.實現氣密性試驗零泄漏要求，啟閉力矩小，延長閥座使用壽命。
  4.閥桿密封不易變形，從而避免了通常的閥桿泄漏現象。
  5.精度高，強度大，適用于手柄及其它控制裝置的安裝。
  6.牢固連接閥桿與閥板，具有防振脫特點，且易于更換。
  7.整體性好，便于控制閥板啟閉。
  8.具有不脫落、抗拉、防泄漏、更換方便等特點。
  9.作為管路中調節或截?cái)嘟橘|(zhì)的設備。
  10.適用于手柄控制裝置(DN50~300)，蝸輪蝸桿、電動及氣動控制裝置。

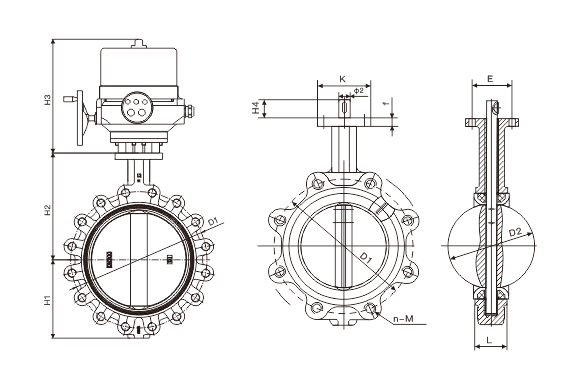

主要外形連接尺寸

公稱通徑 DN	L	PN1.0MPa			PN 1.6MPa			H1	H2	H3	H4	K	E
公稱通徑 DN	L	D1	D2	n-M	D1	D2	n-M	H1	H2	H3	H4	K	E
200	71	280	352	8-20	290	262	12-20	175	260	304	45	115	88.9
250	76	350	317	12-20	355	324	12-22	203	292	304	45	115	88.9
300	83	390	360	12-20	400	368	16-22	242	337	304	45	140	107.95
350	92	435	403	12-22	445	413	16-22	267	368	342	45	140	107.95
400	102	495	463	16-22	510	475	16-24	325	400	342	51.2	197	158.75
450	114	555	523	16-22	565	530	20-24	345	422	342	51.2	197	158.75
500	124	605	573	20-22	620	585	20-24	378	480	350	64.2	197	158.75
600	154	715	680	20-24	730	690	20-30	475	562	350	70.2	276	215.9
700	165	820	785	24-24	840	800	24-30	535	624	392	66	300	254
800	190	930	890	24-30	950	905	28-30	606	672	392	82	300	254
900	203	1030	990	24-30	1050	1005	28-30	670	720	417	118	300	254
1000	216	1130	1090	28-30	1160	1110	28-36	735	800	417	142	300	254
1200	254	1350	1305	32-30	1380	1325	32-36	878	940.7	496	150	350	298
