動態平衡定流量閥

技術參數

產品型號：ERV

公稱通徑：DN50~500mm

公稱壓力：PN1.6MPa

適用溫度：0℃~95℃

適用介質：空調冷熱水、乙二醇溶液

產品詳情

產品概述

動態流量平衡閥跟據系統工況變動而自動變化阻力系數，在一定的壓差范圍內，可以有效地控制通過的流量保持一個常值。即當閥門前后的壓差變大時,通過動態流量平衡閥的自動關小的動作能夠保持流量不變大,反之,當壓差減小時,閥門自動開大,流量仍舊保持恒定 ,當壓差小于或大于閥門正常工作范圍時,它畢竟不能提供額外的壓頭,此時動態流量平衡閥達到全開或全關位置流量仍然比設定流量低或高不能控制。動態流量平衡閥使閥膽能根據水系統不時的壓差變化而變化，不會超過原先設定的水流量并吸收過量的壓差，從而實現整個水系同壓力和流量的自動平衡。動態流量平衡閥在應用中，隨著系統管道壓力的波動，平衡閥內閥自動的上下運動以改變開度，從而保持管道的流量始終不變。

主要特點

1.動態平衡閥在流量自動調節時無須外部能量。

2.在自動的調節設備或管道流量達到所要求的設計流量。

3.緊湊的設計節省了安裝空間

4.簡化了設計時管道系統的計算工作量

5.安裝工作方便快捷

6.動態平衡閥系統運行前無須進行平衡調試

7.不銹鋼閥膽確保了閥門的耐腐蝕能力強，工作壽命長。

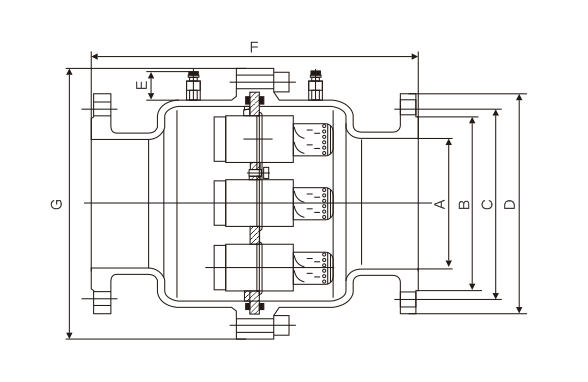

主要外形尺寸

公稱通徑 DN(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	重量 Weight(Kg)	公稱通徑 DN(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	重量 Weight(Kg)
50	99	125	165	38	239	218	16	300	389	430	485	38	466	565	187
65	188	145	185	38	239	218	19	350	448	490	555	38	479	700	249
80	132	160	200	38	239	218	22	400	503	550	620	38	504	790	356
100	156	190	235	38	365	270	38	450	548	640	670	38	517	800	418
125	184	220	270	38	365	295	46	500	609	660	730	38	520	880	518
150	211	250	300	38	410	354	66	600	720	770	845	38	554	1050	718
200	274	310	360	38	430	484	96	800	928	990	1085	38	557	1260	865
250	330	370	425	38	456	488	128
